钢包脱气-干式真空系统

       干式真空系统分为精度除尘系统与真空系统，由于改造后的真空系统对于抽气介质的洁净度要求更高，故需要将原 来的除尘系统也相应一起改造。除尘系统采用旋风+布袋的除尘方式对废气进行过滤，以满足真空泵对被抽介质的需求, 同 时预防了烟尘向大气排放。真空系统采用3台罗茨泵+1台螺杆泵组成。罗茨泵都有自冷却装置，并且罗茨泵与螺杆泵都以电 作为能源介质。用于VD/VOD/RH/LF炉钢包脱气，最终钢包炉真空度可达6pa，VOD时仍可在100mbar时稳定运行。系统在充氩 气搅拌时，自动变频系统及回流调节系统可有效地保证系统真空度缓慢上升，防止炉内溢渣。从大气压抽真空到67pa时间 ≦3.5min(可变频调速抽取时间和速率)从67pa抽至6pa时间≦0.5min(可变频调速抽取时间和速率)氢、氧可完全脱净，氮含 量可小于80ppm。

国内情况描述

目前国内的VD炉、VOD炉、RH炉依然还是在使用多级蒸汽喷射泵系统，目前此系统有以下三点问题需要改进：

1、蒸汽能耗非常大，按照20吨的炉子来讲，每个小时需要3.5吨蒸汽，并且蒸汽的费用逐年增加；

2、废水处理量很大，按照20吨的炉子来讲，消耗多少蒸汽，就会产生多少废水；

3、真空度不够稳定，与蒸汽压力含水量跟循环水温度有很大关系，夏天尤其显著，对钢的品质影响很大；

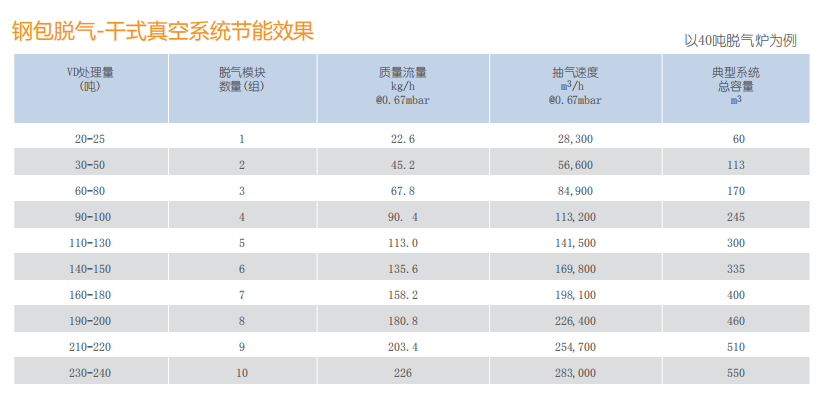

节能效果

根据浙江大隆钢厂的实际运行效果，我司干式高效真空机组用于钢包脱气工艺段，代替原蒸汽喷射泵系统，能效果 达到80%以上，钢包内工作真空可以提高至10Pa以内，无废水排放。
