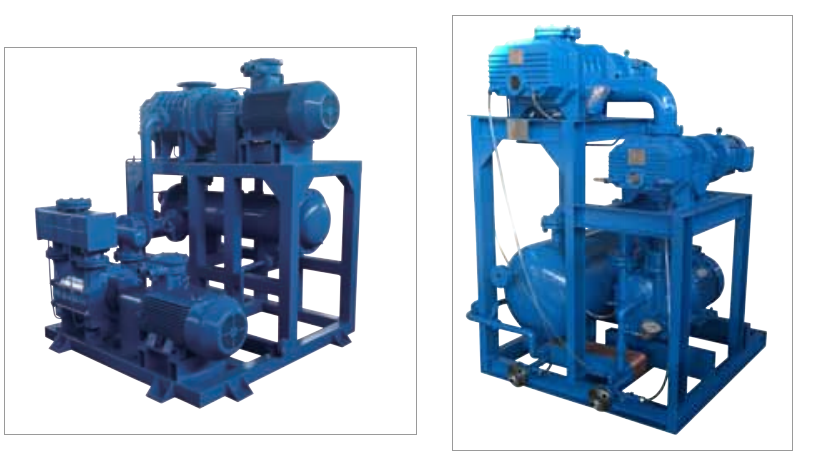

JZJS型罗茨水环真空机组

        JZJS型罗茨水环真空机组是以ZJ型罗茨真空泵为主泵、以2BV或2BE型水环真空泵为前级泵的成套真空机组。可通 过电接点真空表(真空继电器)和电气控制系统来实现罗茨真空泵、水环真空泵的自动启、停，自动过载、过热保护， 和对各类仪表、阀门进行自动控制的成套真空获得设备。 　　

         JZJS型罗茨水环真空机组由于采用了水环真空泵作为前级泵，因而特别适用于抽吸湿度较大的气体和含有较多水 蒸汽及有一定腐蚀性和可凝性气体的工业流程中。并且由于水环真空泵能适合在大气压到数千帕压力范围内长期工作， 因此，罗茨水环真空机组可适用于：化工产品的真空蒸馏，真空蒸发，脱水结晶；轻纺工业的涤纶切片干燥、皮革制 品的干燥，食品工业的冷冻干燥及电力工业三大件的真空浸渍，真空干燥等工艺。

工作原理及结构特点

         JZJS型罗茨水环真空机组是由一台或几台罗茨真空泵与一台水环真空泵串联而成，具体结构参考流程图，其中水环 真空泵叫前级泵,与被抽系统直接相连的罗茨真空泵叫主泵，与前级泵和主泵相连的罗茨真空泵叫中间泵。  由于普通型罗茨真空泵必须在一定允许的入口压力（一定真空度）下才能启动，因而在罗茨真空泵出囗处须配备前 级泵作为预抽。如果罗茨真空泵过早起动会造成罗茨真空泵的过载甚至损毁电机或损坏罗茨真空泵，因此必须严格控制 罗茨真空泵的起动压力。先起动前级水环真空泵，当水环真空泵将系统压力抽到罗茨真空泵的起动压力时冉逐级起动中 间罗茨真空泵和主泵罗茨真空泵。各级真空泵之间的抽速比要符合一定比例，如果前级水环真空泵抽气能力不足则会使 罗茨真空泵排气不畅并出现过热和过载情况。

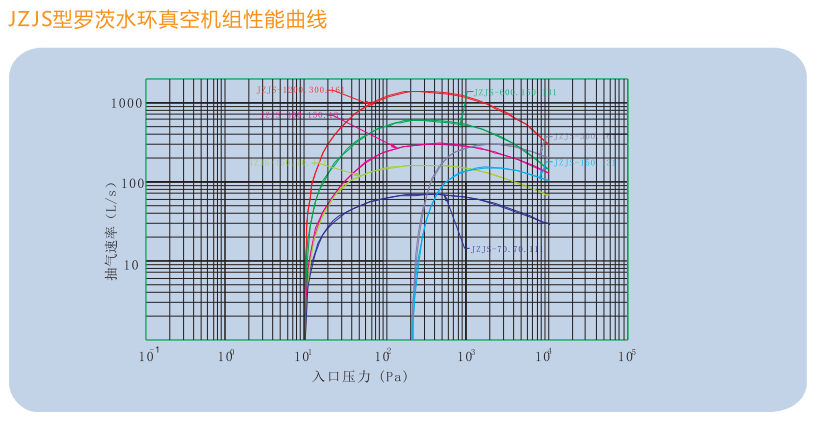

JZJS型罗茨水环真空机组主要技术性能指标
